Klassische Keilriemen

Aufbau/Eigenschaften

Während Zahnriemen nicht genormt sind, sind Keilriemen weitestgehend standardisiert, so dass sie herstellerneutral verwendet und getauscht werden können. Da es unterschiedliche Normen gibt, DIN 7753 und ISO 4184 wird ein Umrechnungsfaktor Richtlänge (Ld) auf Außenlänge (La) benutzt. Die Standard-Längenangabe ist Innenlänge (Li). Klassische Keilriemen mit ihrem Profil sind ähnlich dem Hochleistungs-Schmalkeilriemen Profil. Klassische Keilriemen haben ein Höhen-Breiten-Verhältnis von ca. 1 : 1,6. Die Riemengeschwindigkeit vmax » 30 m/s sollte nicht überschritten werden. Die zulässige Biegefrequenz ist gegenüber Schmalkeilriemen bedeutend geringer.

Anwendungsgebiete

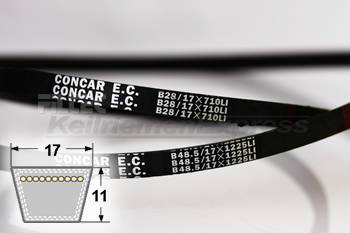

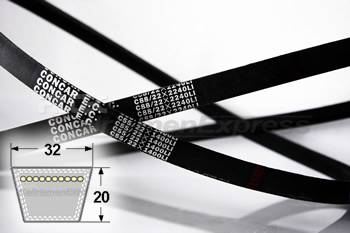

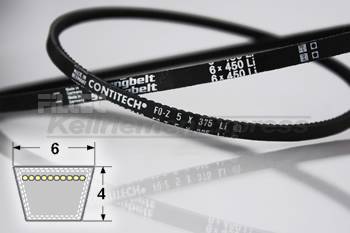

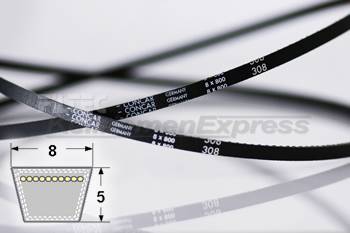

Klassische Keilriemen werden vorwiegend im Maschinenbau für den Ersatzbedarf verwendet. Für neue Keilriemen-Antriebe empfiehlt sich aus Platz- und Kostengründen fast immer eine Auslegung mit Hochleistungs-Schmalkeilriemen. Lediglich bei Sonderantrieben, wie z. B. Keil-Flach-Antrieben, werden sie im Maschinenbau eingesetzt. Mit Sonderausführungen lösen klassische Keilriemen schwierige Antriebe im Sektor Gartenbaugeräte und vornehmlich im Landmaschinenbau. Klassische Keilriemen Profil Bezeichnung 5, Y/6, 8, Z/10, A/13, B/17, C/22, 25, D/32 und E/40 sind nach DIN 2215 und ISO 4184 genormt.
Die ISO 4184 Norm schreibt für die Längenmessung der klassische Keilriemen die Richtlänge vor. Die bisherige Keilriemenbezeichnung der Innenlänge Li wird durch Richtlänge Ld ergänzt. Umrechnungswerte von Richt- auf Innenlänge finden Sie unter Downloads.

Produktmerkmale der klassische Keilriemen:

• Hitzebeständig
• Elektrisch leitfähig
• Bedingt ölbeständig
• Satzgleich
